MXm

MXm
MXm
Foto Foto Foto
Das AiM MXm ist ein kompakter Dashlogger, der alle für den Fahrer benötigten Informationen unterstützt: Es erfasst und zeigt alle relevanten Informationen wie Geschwindigkeit, Rundenzeit, Drehzahl, Gänge, mathematische Kanäle und vieles mehr an.
Lieferstatus: sofort lieferbar
Art.-Nr. Bezeichnung Info Bild /Stück* Bestellen
OAMXM11-KMXM m. 37 pin Kabelbaum MXm
1451,80 €
  In den Warenkorb legen
* Preise inkl. gesetzlicher MwSt. zzgl. Verpackung und Versand.

Das AiM MXm ist ein kompakter Dashlogger, der alle für den Fahrer benötigten Informationen unterstützt: Es erfasst und zeigt alle relevanten Informationen wie Geschwindigkeit, Rundenzeit, Drehzahl, Gänge, mathematische Kanäle und vieles mehr an.

Das MXm hat zusätzlich einen integrierten Datenlogger, der die Daten via OBD II bzw. vom Fahrzeug-CAN-Bus (AiM kann im Moment mit ca. 2000 Steuergeräten kommunizieren) erfasst, anzeigt und speichert.

Der Dashlogger verfügt über einen internen jeweiligen tri-axialen Beschleunigungssensor, Gyroskop, Magnetometer und ein integriertes 10 Hz GPS. Der interne Ringspeicher fasst 4 GB und kann mit einer Summenabtastrate von 5.000 Hz bei 12 bit Auflösung aufzeichnen.




Logo CAN-Bus Technologie
CAN-Bus Technologie

Besonderheiten MXm

  • 4 frei konfigurierbare Analogeingänge
  • 7 RGB LEDs
  • 2 schaltbare 15A Hochleistungsausgänge
  • Wi-Fi Verbindung
  • Rundenzeiten mit bis zu 5 Zwischenzeiten
  • 2 Geschwindigkeitseingänge
  • Triaxialer Beschleunigungssensor, Gyroskop, Magnetometer
  • Ganganzeige
  • Tages.- und Gesamtkilometerzähler
  • 4 GB Speicher
  • 2 CAN Schnittstellen
  • ECU Interface (CAN, RS232 oder OBDII)

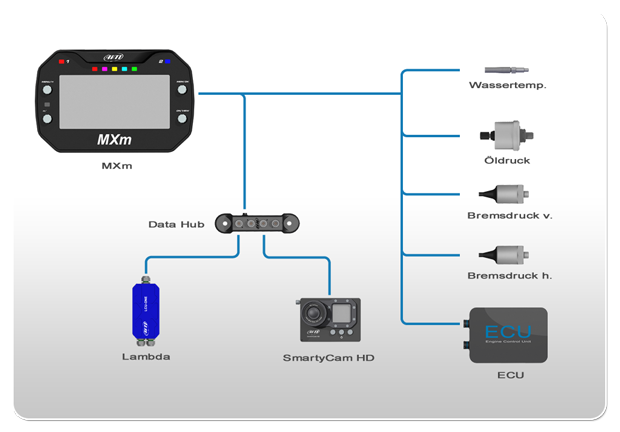

Anschlussbeispiel MXm



Technische Daten AiM MXm

Drehzahlmesser Abgriff vom Steuergerät, Klemme 1 der Zündspule oder CAN/RS 232/OBDII
Messbereich 0 bis 22.000 rpm
Skalenende einstellbar (x 1000): 4 - 6 - 7 - 8 - 10 - 12 - 14 - 15 - 16 - 18 - 20 - 22
Abtastrate 10 - 50 Hz, frei wählbar
frei konfigurierbare over-revs-Kontroll-LED
Zeitnahme Triggerung über GPS
Rundenzeiten ohne Limit, bis zu 5 Zwischenzeiten
Messgenauigkeit 1/100 sec.
Rundenzeitvorausberechnung
Analogkanäle 4 Eingänge (0-5 V, 12 bit)
Thermoelement 0 –1200°C, Messgenauigkeit + 0,75%
Thermowiderstand bis 180 °C, Messgenauigkeit + 1°
2 RGB Alarm-LED's bei Unter- und Überschreiten der eingestellten Alarmwerte
Anzeige in °C oder °F
Abtastrate 1 – 1000 Hz, frei wählbar
Tages- und Gesamtkilometerzähler
Geschwindigkeit 2 digitale Eingänge
Erfassung über induktiven Raddrehzahlsensor ABS, Tachosignalgeber, CAN/RS 232/OBDII
0 – 438, Anzeige in km/h oder mph
Abtastrate 10 - 100 Hz, frei wählbar
Beschleunigung Tri-axial ± 5G, tri-axial Gyroskop, tri-axial Magnetometer
Abtastrate Beschleunigungssensor 1 - 100 Hz, frei wählbar
Abtastrate Gyroskop 1 - 50 Hz, frei wählbar
Ganganzeige Berechnet aus Drehzahl und Geschwindigkeit, erfaßt über Gangsensor oder CAN/RS232/OBDII
Summenabtastrate 5.000 Hz
Stecker 1x DEUTSCH 37 pin
1x DTP 06-4S
1x Mini USB am Kabelbaum
Schaltblitz 5 frei konfigurierbare RGB LED's
für jeden Gang frei konfigurierbar
Zusatzfunktionen

Anzeige der Differenz zur schnellsten Runde bei den Zwischenzeiten
Rundezeitvorausberechnung
Wifi Verbindung
Lichtsensor für Displaybeleuchtung
2 schaltbare 15A Hochleistungsausgänge
Berechnete Kanäle
Frei konfigurierbare Anzeige

Datenspeicher nichtflüchtiger 4 GB-Speicher
Datenübertragung WiFi 802.11 oder USB
Stromversorgung über 12V Bordnetz
Ein / Aus über Zündschalter
kein Datenverlust nach Abschalten
Updates Software- und Firmwareupdates kostenlos über RaceStudio3 / Internet
Abmaße Gehäuse: 137 x 88,4 x 31,9 mm
Display: 94,6 x 46,1 mm
Gewicht 330 gr
Schutzklasse IP65


Die Funktionen des MXm

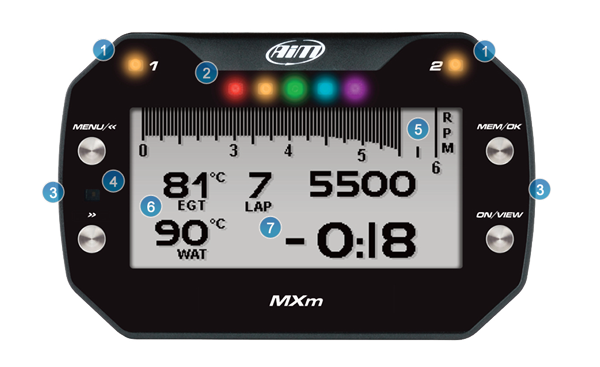

Funktionen AiM MXm
1 2 RGB Alarmlampen, frei konfigurierbar 2 5 RGB Schaltlampen, frei konfigurierbar 3 4 Display Buttons mit verschiedenen Funktionen
4 Lichtsensor für Beleuchtung 5 Analoge Drehzahlanzeige, frei konfigurierbar; darunter digital 6 Anzeige der Analogkanäle
7 Anzeige Rundenzeit und -anzahl

Wi-Fi Verbindung

AiM MXm WiFi-Verbindung
Über die sichere 802.11 WiFi Verbindung kann das AiM MXm in Verbindung mit RaceStudio3 konfiguriert, kalibriert oder die Daten heruntergeladen werden.

Zwei schaltbare 15A Hochleistungsausgänge

Das AiM MXm bringt zusätzlich einen Anschluss über zwei schaltbare 15A Hochleistungsausgänge mit sich. Diese können so konfiguriert werden, dass sie bei bestimmten analogen oder digitalen Ereignissen angeschlossene Komponenten Ein- bzw. Ausschalten.

AiM MXm Power Output
Beispiel Bedingung Aktion
Analoges Ereignis Wassertemperatur > 90° Schalte den Lüfter ein
Digitales Ereignis Luminosity < 40% Schalte das Licht ein

Übersicht Dash logger

AiM MXS 1.3 Systemübersicht AiM MXm Systemübersicht
MXS 1.3 MXm
Versorgung
Stromversorgung 9 - 15 VDC 9 - 15 VDC
Stromverbrauch mA (max.) 400 400
Eingänge
Analog [optional] 8 [40] 4 []
ECU (CAN) 120 150
Digital [optional] 6 [24] 3 []
Thermocouple [optional] 0 [48] 4 []
Geschwindigkeit 4 2
Externe Tasten optional optional
Ausgänge
Signal 2 2
Referenzspannung 5V 5V
Kommunikation
CAN Interface 3 2
K-Line x x
RS232 x x
USB x x
Rundenzeit x x
Speicher
Speicher in GB [optional] 4 [32] 4 []
Gesamtabtastrate 8.950 5.000
Abtastrate per Kanal bis zu 1.000 Hz bis zu 1.000 Hz
Sonstiges
Beschleunigungssensor - -
Stecker DEUTSCH 37 &22 pin
Binder 711 5 pin
DEUTSCH, DTP 06-4S
Strassenzulassung o -
Abmaße 169,4 x 97 x 23 mm 137 x 88 x 31,9 mm
Gewicht 530 gr 330 gr
Schutzklasse IP65 IP65
Expansion
GPS o x
Lambda o o
Displays o -
SmartyCam o o
TC-Hub 10 10
Channel Expansion 10 10
Memory Module o -
Remote Control Modul o o
Shift Light Modul o o
RIO02 o -
x = Serienmäßig | o = optional | - = nicht möglich | Zahl = Anzahl
