MyChron5S 1T
MyChron5S 1T
Foto Foto Foto
Das neue AiM MyChron5S hat im Gegensatz zu seinem Vorgänger ein 25Hz GPS-Modul und eine höhere Prozessorleistung, ein hochauflösendes Grafikdisplay zur Anzeige von Drehzahl, Geschwindigkeit, Rundenzeiten, Gang, Temperatur, Satellitenempfang und der Daten der angeschlossenen Erweiterungen wie Lambda oder MyChron Expansion.
Lieferstatus: sofort lieferbar
Art.-Nr. Bezeichnung Info Bild /Stück* Bestellen
OAM5S1-AKFMyChron 5 S m. Abgastemperatursensor KF MyChron5S 1T
666,40 €
  In den Warenkorb legen
OAM5S1-AM5MyChron 5 S m. Abgastemperatursensor M5 MyChron5S 1T
666,40 €
  In den Warenkorb legen
OAM5S1-CHTMyChron 5 S m. Kerzentemperatursensor MyChron5S 1T
666,40 €
  In den Warenkorb legen
OAM5S1-WM10MyChron 5 S m. Wassertemperatursensor M10 MyChron5S 1T
666,40 €
  In den Warenkorb legen
OAM5S1-oZMyChron 5 S ohne Sensoren MyChron5S 1T
510,51 €
  In den Warenkorb legen
* Preise inkl. gesetzlicher MwSt. zzgl. Verpackung und Versand.

Das neue AiM MyChron5S hat im Gegensatz zu seinem Vorgänger ein 25Hz GPS-Modul, eine höhere Prozessorleistung und ein neues WiFi-Modul, wodurch die Datenübertragung wesentlich schneller als beim Mychron5 ist. Es besitzt ein hochauflösendes Grafikdisplay zur Anzeige von Drehzahl, Geschwindigkeit, Rundenzeiten, Gang, Temperatur (eine bzw. zwei beim MC5S 2T), Satellitenempfang und der Daten der angeschlossenen Erweiterungen wie Lambda oder MyChron Expansion. Es können mehrere Displayseiten frei konfiguriert und über die 4 Taster ausgewählt werden. Die Display-Beleuchtung kann in 7 verschiedenen Farben eingestellt werden und die Helligkeit steuert ein Lichtsensor.


Über das integrierte 25Hz GPS-Modul wird die Geschwindigkeit erfasst, auf dem Display angezeigt und kann später mit weiteren GPS-Kanälen, z.B. gefahrene Linie, Beschleunigungen… am PC ausgewertet werden. Die angeschraubte Lithium Batterie versorgt das MyChron5 S zehn Stunden lang mit Strom und kann dann getauscht oder aufgeladen werden. Es kann auch von einer externen 12V Batterie versorgt werden.


MyChron5S hat zwei in sieben verschiedenen Farben konfigurierbare Alarm-LEDs und 5 Schalt-LEDs. Die beiden Alarm-LEDs können jeder beliebigen Messung zugeordnet werden und die Schalt-LEDs können sequenziell, in full group und gangselektiv eingestellt werden. Über die WiFi-Verbindung können die Konfiguration übertragen, die Daten heruntergeladen oder Online die Messwerte überprüft werden.


Alle Sensoren und Kabel, sowie MyChron Expansion, Lambdasystem und SmartyCam vom MyChron4 und Mychron5 können auch am MyChron5 S verwendet werden.



Logo CAN-Bus Technologie
CAN-Bus Technologie

Besonderheiten MyChron5S

  • frei konfigurierbares Graphikdisplay
  • mehrfarbig konfigurierbare Hintergrundbeleuchtung
  • 5 RGB Schaltlampen
  • 2 RGB Alarmlampen
  • Rundenzeiten mit bis zu 5 Zwischenzeiten
  • Lichtsensor für die Beleuchtung
  • integriertes 25Hz GPS Modul
  • WiFi Verbindung
  • 4 GB Speicher
  • Lithium Batterie

Anschlussbeispiel AiM MyChron5S

Anschlussbeispiel AiM MyChron5S

Technische Daten AiM MyChron5S

Drehzahlmesser Abgriff induktiv vom Zündkabel
Messbereich 0 bis 60.000 rpm
Zeitnahme Triggerung über Magnet, Infrarot, manuell oder GPS
Rundenzeiten ohne Limit, bis zu 5 Zwischenzeiten
Messgenauigkeit 1/100 sek.
Analogkanäle Über MyChron Expansion
Temperatur 1 Eingang
Thermoelement 0 – 999 °C, Messgenauigkeit + 0,75%
Thermowiderstand bis 180 °C, Messgenauigkeit + 1°
2 Alarm-LED's bei Unter- und Überschreiten der eingestellten Alarmwerte
Anzeige in °C oder °F
Geschwindigkeit Erfassung über integriertes GPS oder MyChron Expansion mit Sensor
Ganganzeige Berechnet aus Drehzahl und GPS Geschwindigkeit
Stecker 1x Binder 711-3 | 1x Binder 711-4 | 1x Binder 711-5
Schaltblitz 5 frei konfigurierbare RGB LEDs
für jeden Gang frei wählbar
Zusatzfunktionen Anzeige der Differenz zur schnellsten Runde bei den Zwischenzeiten
Rundenzeitvorausberechnung
WiFi Verbindung
Lichtsensor für Displaybeleuchtung
Frei konfigurierbare Displayanzeige
2 RGB Alarmlampen, frei konfigurierbar
mehrfarbige Hintergrundbeleuchtung
Datenspeicher nichtflüchtiger 4 GB-Speicher
Datenübertragung WiFi 802.11
Stromversorgung interne Lithium Batterie (10 Stunden)
optional über externe 12V Batterie
Updates Software- und Firmware updates kostenlos über Internet
Abmaße Gehäuse: 137 x 88 x 47
Display: 94,6 x 46,1
Gewicht 340 gr

Die Funktionen des MyChron5S

Funktionen AiM MyChron5s
1 2 RGB Alarmlampen, frei konfigurierbar 2 integriertes 25Hz GPS Modul 3 WiFi Modul
4 5 RGB Schaltlampen, frei konfigurierbar 5 4 Display Metallbutton mit verschiedenen Funktionen 6 Analoge Drehzahlanzeige, frei konfigurierbar
7 Ganganzeige 8 Lichtsensor für Beleuchtung 9 Anzeige der Rundenanzahl
10 Anzeige Geschwindigkeit 11 Anzeige Rundenzeiten 12 frei konfigurierbarer Displayteil

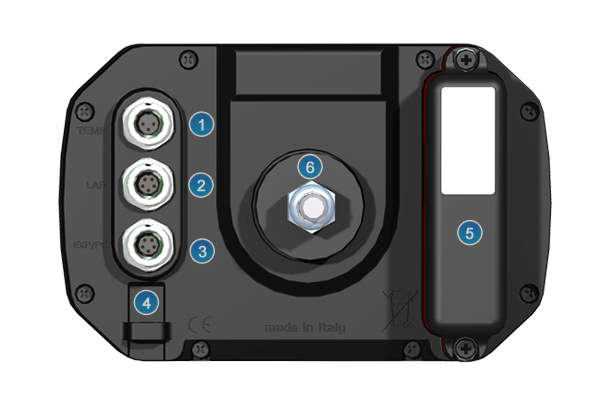

Die Anschlüsse des MyChron5S

Anschlüsse AiM MyChron5s
1 Anschluss 3 pin für Temperatursensor 2 Anschluss 4 pin für Rundenzeit 3 Anschluss 5 pin für Erweiterungen oder Stromversorgung
4 Anschluss für Drehzahlsensor 5 Wechselbare Lithium Batterie 6 M8 Befestigungsschraube


AiM MyChron5s Basic AiM MyChron5s 2T
MyChron5 S 1T MyChron5 S 2T
Standard
Drehzahl induktiv induktiv
Rundenzeit Magnet | Infrarot | GPS Magnet | Infrarot | GPS
Temperatur 1 2
Geschwindigkeit GPS GPS
WiFi x x
Gyroskop - -
GPS x x
MyChron Expansion
Geschwindigkeit x x
Beschleunigung - -
Gaspedalstellung x x
Bremsdruck x x
Lenkwinkel x x
Auslasssteuerung x x
Temperatur (kein Abgas) x x
