Die neue
SmartyCam 3 Dual ist die ultimative Motorsportkamera mit zwei Fingerkameras. Diese Version ist das Flaggschiff der neuen SmartyCam 3-Reihe und wurde für alle Rennfahrer entwickelt, die das Beste aus jedem Performance-Video auf der Strecke herausholen wollen. Duales Full-HD-Kamerasystem, Videoausgang, CAN-Anschluss , USB-C-Anschluss, Ethernet-Anschluss sind nur einige Merkmale der
SmartyCam 3 Dual: die leistungsstärkste Kamera dieser Reihe liefert großartige Full-HD Videos mit allen Informationen im Overlay die Sie benötigen.
Die Technik der
SmartyCam 3 Dual ist in einem stabilen und spritzwassergeschütztem Aluminiumgehäuse untergebracht. Unter der seitlichen Abdeckung befindet sich der SD Kartenslot und der USB-C Anschluss über den die individuelle Konfiguration aufgespielt werden kann. Die SD Karte wird bis zu einer Speichergröße von 2TB unterstützt.
Wie auch schon bei den Vorgänger Versionen, kann an der Kamera ein externes GPS Modul angeschlossen werden, welches Ihnen ohne Anschluss an das Motorsteuergerät oder den Datenlogger eine Einblendung von Geschwindigkeit, Rundenzeit oder der Position auf der Strecke ermöglicht. Das integriete ECU-Interface ermöglicht die Aufzeichnung von ECU-Daten ohne zusätzlich einen Data-Logger verwenden zu müssen.
CAN-Bus Technologie
Besonderheiten AiM SmartyCam 3 Dual
- 2 x Fingerkamera
- Einblendung der Motordaten live im Video (Data Overlay)
- GPS über externe Antenne
- Wiederaufladbare Lithium Batterie
- bis 2 TB Speicher (SD Karte)
- ECU Interface
- Aluminiumgehäuse
- TFT Farbdisplay | 240x320 Pixel

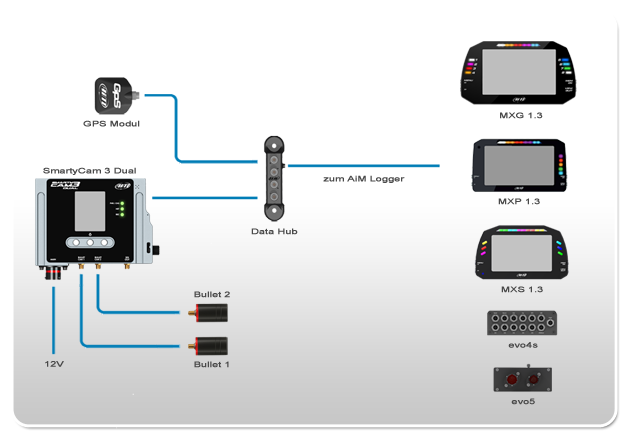

Anschlussbeispiel AiM SmartyCam 3 Dual
Technische Daten AiM SmartyCam 3 Dual
| Displaymasse |
240x320 Pixel | 2.4" |
| Linse |
Objektiv mit geringer Verzerrung |
| Diagonales Sichtfeld |
67°, 84° oder 120° |
| Batterie |
Wiederaufladbare lithium Batterie (kein Stand Alone möglich)
|
| Aufladen |
externe 12V | USB-C | |
| Umgebungstemperatur |
-10°C - +50°C |
| Stromversorgung |
9 - 15 Volt |
| Video Ausgang |
3G-SDI |
| Speicherkarten |
SD Karten | max. 2 TB |
| Datenspeicher |
ca 5.0 GB pro Stunde |
| Videoformat |
H.264 | 1920x1080 Pixel @60 fps |
| Stecker |
1x Buchse (Binder), 711, 5-polig
1x Deutsch 22-pin
1x SMA SDI Video out
2x SMA Fingerkamera Anschluss |
| Automatisches Einschalten |
Ja, wenn mit einem AIM Logger verbunden |
| Automatisches Ausschalten |
Ja |
| Automatische Aufzeichnung |
Ja |
| Gehäusematerial |
Aluminium eloxiert |
| Abmasse |
Gehäuse: 154,4 x 109,6 x 42,0 mm
Fingerkamera: 24 x 48,2 mm |
| Gewicht |
Gehäuse: 800 gr.
Fingerkamera: je 45gr. |
| Schutzklasse |
IP65 |
Die Funktionen der AiM SmartyCam 3 Dual
 |
| 1 |
Verriegelung SD Karten Abdeckung |
2 |
Anschluss USB-C und SD Karten Einschub |
3 |
| Anschlüsse für GPS oder AiM Logger | ECU, Video Out und Fingerkameras |
| |
| 4 |
Status LED |
5 |
2.4", 240x320 Pixel, TFT Farbdisplay |
6 |
Metalltaster mit unterschiedlichen Funktionen |
|
|
Die Anschlüsse der AiM SmartyCam 3 Dual
 |
| 1 |
Eingang für 22-poligen Kabelbaum |
2 |
SMA-Anschluss Fingerkamera-1 |
3 |
| SMA-Anschluss Fingerkamera-2 |
| |
| 4 |
SMA-Anschluss SDI Video Out |
|
|
|
|
|
|
Data Overlay AiM SmartyCam 3 Dual
Für die SmartyCam 3 Dual kann frei gewählt werden, welche Parameter sich auf welcher Position im Video live befinden. Folgende Parameter stehen für das Data Overlay zur Verfügung:
Motordrehzahl, Gaspedalstellung, Geschwindigkeit, Bremspedalstellung, Temperaturen, Beschleunigung, Drücke, Position auf der Strecke, Fahrer- und Teamname, Uhrzeit / Datum, Rundenzeit, Gang, Teamlogo
Das DataOverlay kann jederzeit mit dem Programm RaceStudio 3 erstellt, verändert und mit dem USB-C Datenübertragungskabel oder der SD Karte zur Kamera übertragen werden.
CMOS-Sensor |
|
Pixel sind nicht alles |
| Mit der Global Shutter CMOS-Technologie werden Bildverzerrungen bei der Videoaufnahme vermieden. Dies ist möglich, da die Bilder nicht wie herkömmlich “pixelweise” sondern gleichzeitig erfasst. Das Resultat sind Aufnahmen, die auch noch bei höheren Motordrehzahlen ohne den sogenannten Welleneffekt aufgenommen wurden. |
|
Das Objektiv sowie die Größe des Sensors spielen eine große Rolle für Kameras , die im Motorsport eingesetzt werden. Zudem sollte sie robust sein und Verzerrungen, welche bei schnellen Richtungswechseln entstehen, vermeiden. Hinzu kommt die Problematik, dass sowohl nahe wie auch weitentfernte Dinge scharf im Video rüber kommen müssen. |
 |
|
 |
Speicher
1 Stunde Aufzeichnung benötigt ca 5GB |
|
Die Videos der SmartyCam 3 Dual werden durch das H.264 Format ohne Verluste auf eine benutzerfreundliche Größe komprimiert. Dies bedeutet, dass wir für eine einstündige Full HD-Aufzeichnung nur 5 GB benötigen.
Diese Dateien werden auf SD-Karten gespeichert. Mit aktuellen SD-Karten die bis zu einer Speicherkapazität von 2 TB haben, können Sie mehr als 400 Stunden Videos aufzeichnen ohne die Karte wechseln zu müssen.
Achten Sie beim Kauf einer SD-Karte auf die Lese- und Schreibgeschwindigkeiten. Wir empfehlen Ihnen die SanDisk SDXC Extreme Pro / Ultra. |
| |
Die Optik
| Normaloptik der SmartyCam HD kompakt: bei Montage im Kreuz des Überrollkäfigs von Tourenwagen und GT-Autos ist die Bildbreite von A-Säule zu A-Säule, also die komplette Frontscheibe. |
|
Weitwinkel der SmartyCam HD kompakt: bei gleicher Montage erweitert sich der Sichtbereich von Außenspiegel zu Außenspiegel, wobei der linke gewöhnlich vom Sitz verdeckt wird. |
 |
|
 |
Befestigung
 |
|
Im Halter der Fingerkamera der SmartyCam 3 Dual befindet sich 1/4 Zoll Gewinde. Über dieses kann die Fingerkamera entweder über einen Saugnapf oder einer Rohrkralle am Fahrzeug befestigt werden.
Optional und falls vom Veranstalter vorgeschrieben, kann die Kamera mit einem Drahtseil zusätzlich gesichert werden.
|
| |
  |
